天煌THWSKW-2A/2B/2C型 数控机床维修技能实训考核装置

  一、产品概述

  本装置是专门为职业院校、职业教育培训机构研制的数控机床维修技能实训考核设备,根据机电类行业中数控机床维修技术的特点,对数控机床电气控制及机械传动进行研究,针对实训教学活动进行了专门设计,包含了数控系统应用、PLC控制、变频调速控制、传感器检测、伺服驱动控制、低压电气控制、机械传动等技术,强化了学生对数控机床的安装、接线、调试、故障诊断与维修等综合能力,适合机电类相关专业的教学和培训。

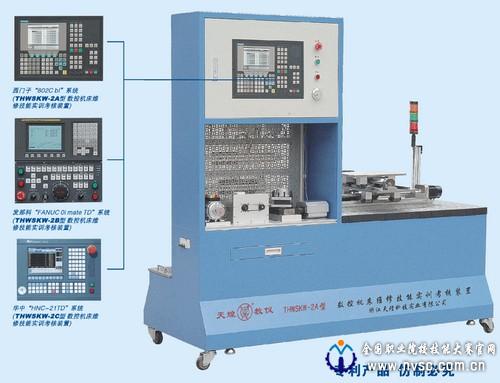

  本装置由数控车床系统(西门子802C bl、发那科FANUC 0i mate TD或华中HNC-21TD)、交流伺服模块、变频调速模块、冷却控制模块、刀架控制模块、变压器、网孔板、其它辅助功能模块和十字滑台等组成,通过此设备进行项目训练,能检验学生的团队协作能力,计划组织能力、数控机床安装调试能力、故障维修能力、交流沟通能力、职业素养和安全意识等。

  二、本装置以工作过程导向,工学结合的模式规划教学活动,完成以下任务:

  1.电路设计、设备安装和电路连接项目

  数控系统的安装、接线

  系统启停控制电路的设计与接线

  变频调速系统的电路设计、变频器、编码器的安装与接线

  交流伺服驱动系统的电路设计、驱动器的安装与接线

  刀架控制系统的电路设计、器件安装与接线

  冷却控制系统的电路设计、器件安装与接线

  三色灯控制系统的电路设计、器件安装与接线

  急停、限位控制回路的设计与接线

  手摇脉冲发生器的接线

  2.机械部件的安装与调整项目

  底座的水平调整

  滚珠丝杠螺母副的装配

  直线导轨副的装配

  移动平台的装配

  电机与联轴器的装配

  十字滑台几何精度的检测

  3.数控机床的功能调试项目

  数控系统的基本操作

  驱动器参数设置与调试

  变频器参数设置与调试

  数控系统基本参数的设置与调试

  PLC编程与调试

  数控系统进给轴参数设置与调试

  数控系统主轴参数设置与调试

  电动刀架、冷却电机等功能部件的调试

  数控系统的数据备份

  4.数控程序的编制和测试项目

  NC程序的编制任务

  数控机床基本功能的测试

  三、通过项目任务实施,可考察的职业能力

  1.电气识图和电气设计能力

  2.电器安装与接线能力

  3.PLC的编程与调试能力

  4.机械部件的安装与调试能力

  5.机电设备的安装与调试能力

  6.数控系统的参数设置与故障诊断能力

  7.数控机床操作与维护能力

  8.数控编程能力
